有人问博主电视主板都因为什么坏相关情况，通过整理给大家分享一下，希望对您有所帮助。

由于主板工作于低电压状态，其故障率远低于电源板和背光灯板，但维修难度却高于电源板和背光灯板。由于主板集图像处理、伴音处理、控制系统于一身，其功能较多，引发的故障现象也多。不同的主板，采用的集成电路不同，板上的集成电路功能不同，引发的故障现象也不同。

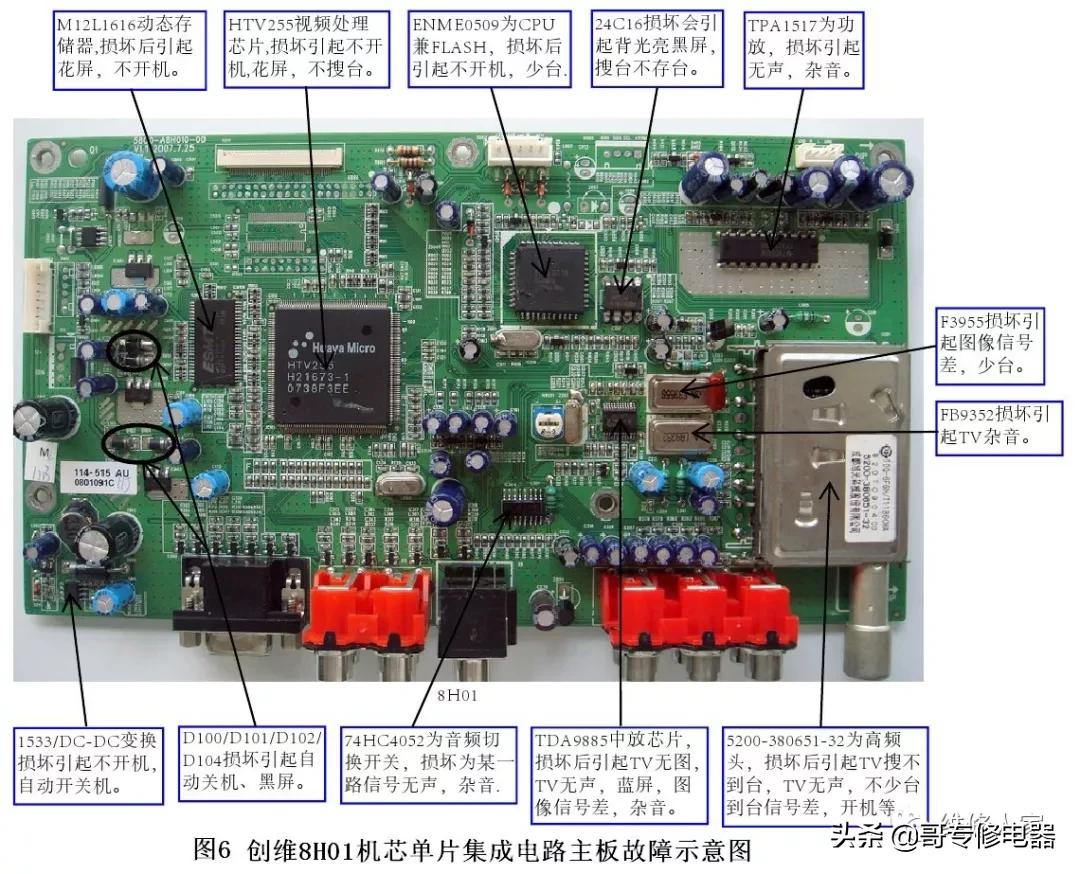

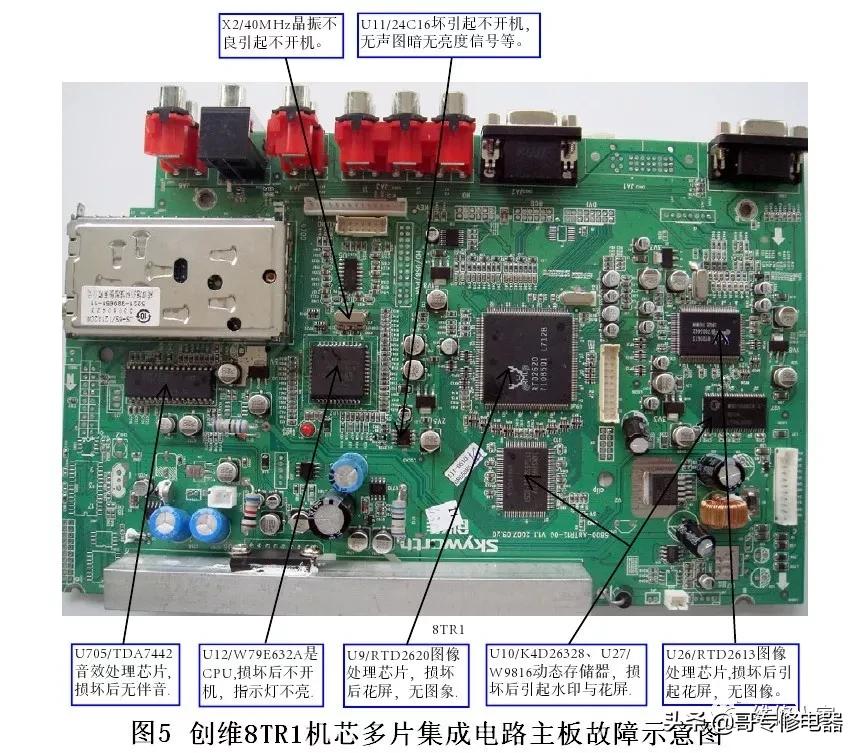

维修人员应通过理论学习和维修实践，掌握不同主板上的集成电路损坏后引发故障现象，做到心中有数，为快速维修彩电主板打下基础。集成电路的功能不同，发生故障时引发的故障现象也不相同，但是肯定与其集成电路功能相关联，熟悉板上集成电路的功能，即可对其引发的故障做到心中有数。图5是创维8TR1多片集成电路主板各个集成电路引发的故障示意图；图6是创维8H01机心单片集成电路主板各个集成电路引发的故障示意图。

一、 死机或自动关机

引发死机和自动关机故障，多由于主板的控制系统发生故障。故障现象有：指示灯亮，不能遥控或键控开机；收看中自动关机或自动开机等等。维修时主要围绕主板的控制系统进行检查和测量。

1、测量与控制系统相关的供电、晶振、复位电压是否正常。

常见为供电不足、晶振失效、复位电路发生故障，造成控制系统工作条件不足而无法工作，引发不开机故障；

2、检查控制系统外设的键控、遥控电路是否正常。

常见为键控电路按键漏电，向控制系统误发控制指令，造成控制系统功能紊乱，引发自动关机或不定时出现信号源切换、自动调整图像伴音等故障；

3、检查控制系统的程序存取电路、用户存取电路是否正常。

常见为程序内存或用户内存的供电不正常、存取电路发生开路短路、存储电路内部损坏、存储的程序出错或丢失等故障，引发不开机、失控、控制紊乱、图声异常等故障。

4、如果MCU控制系统工作条件正常。

但总不开机，可通过打印信息的方法，判断故障部位，对打印信息中显示的故障部位和组件进行检查和维修。

二、无图像或图像异常

引发无图像或图像异常故障是主板的图像处理系统发生故障。故障现象有：无图像；无字符；图像暗淡；图像呈现马赛克；图像有横带或竖带干扰等等。如果发生各种信号源均无图像或图像不良，则是图像公共处理电路发生故障。维修时主要围绕图像处理电路进行检查和维修。

1、测量图像处理电路的供电电压是否正常。

如果无电压或电压低于正常值、高于正常值，都会引起无图像或图像异常故障。由于图像系统的供电较低，有时低于正常值零点几伏，就会造成图像处理电路工作失常，引发图像故障。如有的核心处理电路供电仅为1.2V，当该电压低于1.1V时就会引发无图像或图像异常故障，测量时应引起注意！常见为DC-DC供电电路性能变差，供电电路退偶电容漏电，供电系统限流电阻阻值变大等等。如果限流电阻烧断，说明负载电路或稳压电路发生短路、漏电故障，应首先排除漏电短路故障，在更换稳压电路和限流电阻。

2、测量图像处理电路与DDR图像存储电路之间的通讯电路和供电是否正常。

正常工作时，手摸数字处理电路RTD2674S和DDR内存应有一定温度，如果无温度说明该电路未工作，如果温度过高说明该电路有短路漏电现象或供电电压升高。图像处理电路和DDR内存之间有多条数据通讯电路，由于各脚的功能相同，其外部电路和内部电路也基本相同，因此相同功能引脚的电压和对地电阻，通信电路两端之间的电阻基本相同。如果发现哪个通讯引脚与其它通信电路引脚电压或电阻不同，可判断该引脚通信电路发生故障。引起电压和电阻不同的原因：一是图像处理电路通讯端口或内部发生故障；二是DDR内存通讯端口内部发生故障；三是图像处理电路通讯端口与DDR通讯端口之间的匹配电阻发生变质或电路发生漏电、开路故障。排除的方法是断开图像处理电路与DDR内存的通讯端口，分别测量两侧端口和二者之间通讯电路的电阻，找到故障组件。常见为数字图像处理电路接触不良，引脚开焊，与DDR内存之间发生开路、短路故障，连接线中的过孔开路或接触不良。

3、用示波表或示波器测量图像处理电路的晶振信号、图像信号、数字信号、输出的LVDS低压差分信号、SDA和SCL控制信号波形，测量屏供电电压是否正常。

正常时主板与逻辑板之间的连接器LVDS输出信号，由于主板输入的信号不同，输出的信号波形随信号的改变而改变。用DCV：10V挡测量数字板与逻辑板连接器的引脚电压，正常时在1V~1.4V之间们，如果哪个引脚电压不正常，检查相关电路。常见为图像处理电路LVDS信号输出引脚虚焊、主板到逻辑板之间的连接线接触不良或开路、显示屏供电电路发生故障等。

4、发生个别信号源无图像故障，首先确定其信号源和连接线是否正常。

用示波表或示波器测量相应输入电路的波形，判断是否有信号输入。信号源输入信号正常，检查该信号源的放大电路、选择电路和图像处理电路相关联的接口电路。如：TV电视信号无图像，则测量高频头有无中频信号输出，无中频信号输出，检查高频头的供电、SDA、SCL总线电压、33V调谐电压、RF AGC自动增益控制电压等引脚电压是否正常，如果上述电压正常，则是高频头内部损坏。

三、无伴音或伴音异常

引发无伴音或伴音异常故障是主板的音频处理系统或伴音功放电路发生故障。故障现象有：无伴音；伴音时有时无；伴音失真沙哑；一个声道有伴音，一个声道无伴音等等。如果发生各种信号源均无伴音或伴音异常，则是通用的音频处理电路发生故障。维修时主要围绕音频处理电路和伴音功放电路进行检查和维修。

1、测量音频处理电路和伴音功放电路的供电电压是否正常。

前置伴音处理电路的供电一般在5V或3.3V左右；伴音功放电路供电电压多为24V、18V、12V；供电不正常，检查相应的供电电路。当检测到功放电路无供电或供电不足时，应首先排除功放电路是否发生击穿短路故障。

2、重点检测功放电路是否损坏。

由于伴音功放电路电流较大，输出功率大，易发击穿、短路、漏电、开路故障。维修时首先测量伴音功放电路的供电电压是否正常，供电电压正常情况下，测量输出电压是否正常。采用OTL形式的伴音功放电路输出电压正常时是供电电压的二分之一；如果输出电压偏离供电电压的二分之一过多，则可判断功放电路发生故障。由于数字功放电路的引脚密集，测量输出电压时，建议测量输出偶合电容的正极电压。采用OCL形式的伴音功放电路输出电压正常时为0V，如果偏离0V正常电压较多，达到1V以上，则可判断功放电路内部损坏，并尽快关机，因为较高的输出电压会造成扬声器音圈烧毁。进一步判断功放电路是否损坏，可用电阻测量法测量功放电路的引脚对地电阻，判断功放电路是否正常，如果输出端对地电阻为0，则可判断功放电路内部短路。

3、检测静音控制电路。

围绕音频处理电路或功放电路大多设有静音控制电路，常见有：微处理器控制系统静音控制电路，该电路受用户指令的控制，对音频电路进行静音控制；开关机静音控制电路，在开机或关机的瞬间，对音频电路进行静音控制；耳机插孔静音控制电路，插入耳机时断开后级音频信号，使音频功放电路无信号输出给扬声器。当发生无伴音故障时，不要忘记对静音电路进行检测，方法是测量静音电路输出的控制电压，多数静音电路输出电压为低电平时静音启动，输出高电平时解除静音，也有少数静音电路控制电压相反。如果测量静音控制启动，应对静音控制电路进行检测，排除误静音的故障。常见为静音控制电路的组件变质，电容器容量不足、漏电，三极管击穿、失效等。

4、用示波表或示波器测量音频处理电路的信号波形。

在信号源的输入端输入音频信号，用示波表或示波器从前到后逐级测量音频信号波形。如果哪个放大电路或音频处理电路有信号输入，无信号输出，则是该放大电路或处理电路发生故障；如功放电路的输入端有音频信号，但输出端无音频信号，则是功放电路发生故障。也可用干扰法或信号发生器在功放电路音频信号输入端注入音频信号或干扰信号，听听扬声器是否发声。

5、发生个别信号源无伴音故障，首先确定其信号源和连接线是否正常。

用示波表或示波器测量相应输入电路的波形，判断是否有信号输入。无信号则检测相应的输入连接器和输入电路；信号源输入信号正常，检查该信号源的放大电路、选择电路和音频处理电路相关联的接口电路。
