有人问博主砂浆抹面为什么开裂相关情况，通过整理给大家分享一下，希望对您有所帮助。

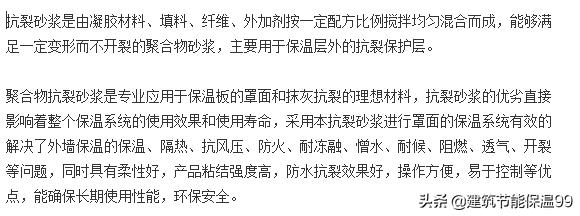

抗裂砂浆的特性

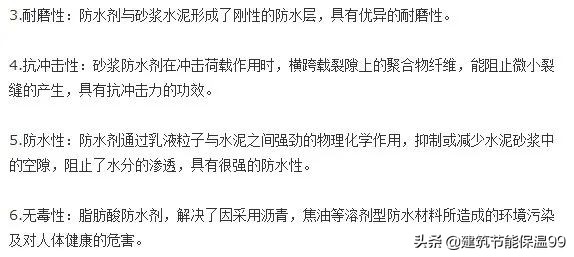

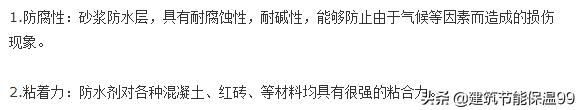

材料因素导致的开裂分析
1、保温板密度过低
抗裂砂浆目前用于外墙保温的保温板密度主要是18～22kg/m3。但在施工过程中施工单位经常以次充好，采用18kg/m3以下的保温板，由于密度低、易变形、抗冲击性差，易造成抹面砂浆层开裂。

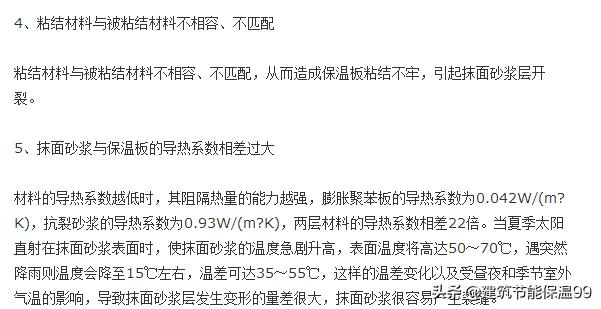

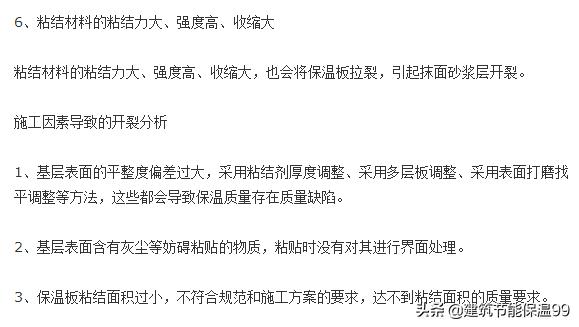

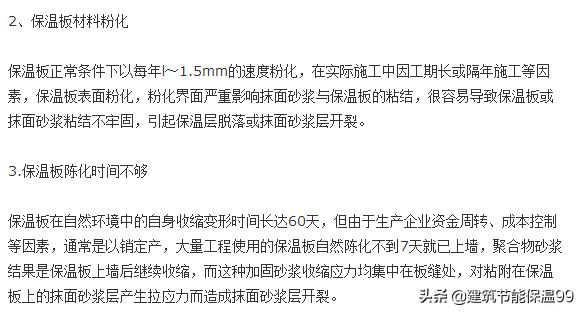

4、保温板锚固钉的埋设深度和锚固数量不符合设计和施工方案的要求。
5、耐碱玻纤网格布搭接宽度不满足规范要求，在搭接位置形成裂缝。
6、门窗洞口四角是应力集中地位置，沿门窗洞口45°方向未加铺耐碱玻纤网格布，经常出现裂缝。
7、在太阳曝晒或高温天气下进行抹面砂浆层施工，保水性能不足，导致面层失水过快引起抹面砂浆层产生裂缝。
如何避免材料因素导致的开裂？
3、基层与粘结剂的拉伸粘结强度不应低于0.3MPa，并且粘结界面脱开面积不应大于50%。
4、聚苯板粘贴固定后，其粘贴强度达到要求后及时做抹面层，避免保裸露时间过长造成温板表面粉化。
5、尽量选择正规有综合实力的施工企业，开发商可以支付预材料预付款，要求施工单位必须提前定制保温板，以保证在保温施工前保温板有充足的陈化时间，防止保温板上墙后继续收缩。
6、使用的外墙外保温系统材料要符合《膨胀聚苯板薄抹灰外墙外保温系统》(JG149-2003)、《外墙外保温工程技术规程》(JGJ 144-2004)等相关行业标准的要求。
如何避免施工因素导致的开裂？
基层处理
(1)施工前严格验收上道工序，墙体外侧抹灰基层表面的平整度、垂直度必须符合规范要求，以保证保温板粘贴的施工质量。
(2)基层表面要清洁干净，无油污、灰尘等妨碍粘结的附着物，凸起、空鼓和疏松部位要剔除，找平层必须与墙体粘结牢固，不得有脱层、空鼓、裂缝。
(3)采用界面剂进行界面处理可有效增强粘结剂与基层的粘结强度。
另外：在太阳曝晒或高温天气下严禁施工，确保聚合物抗裂砂浆保水性，导防止产生裂缝。
保温层施工
(1)粘贴保温板时，应使用满粘法，即在保温板背面满抹胶粘剂再用齿型抹子刮抹后，粘于墙体上。
(2)聚苯板应按顺砌方式粘贴，竖向应逐行错缝，相邻聚苯板粘贴时竖向不应出现通缝。
(3)墙角处保温板缝应交错互锁，门窗洞口四角处保温板不得拼接，应采用整块聚苯板切割成形，保温板接缝应距角部至少200mm。
(4)保温板表面局部找平和修补应采用胶粉聚苯板颗粒保温浆料，可显著提高保温体系的综合性能。
(5)待粘贴强度达到要求后，在进行机械固定件施工时，锚固钉位置和数量必须按设计、规范或方案要求设置，固定深度要满足说明书要求。
抗裂防护层施工
(1)首层建筑必须铺贴双层网格布，第一遍网格布搭接处可采用对接，第二遍做法同一般做法。
(2)耐碱网格布搭接宽度不应小于100mm，严禁干搭接，必须嵌在抗裂砂浆中，抗裂砂浆保护层厚度宜控制在5mm内。
(3)窗角周边及墙体转角处等易产生应力集中的部位要增设加强耐碱玻纤网格布。
(4)耐碱玻纤网格布铺设在抗裂砂浆中靠近外饰面一侧，以见纹不见网为宜。
