木板为什么会开裂和变形？实木家具开裂、变形的原因-青草河

有人问博主木板为什么会开裂和变形相关情况，通过整理给大家分享一下，希望对您有所帮助。

实木家具的变形与开裂是常见问题，“不劈不裂，不叫实木”。实木家具一定会有一定的自毁概率，这是铁一般的事实，这也是厂家和业主共同的噩梦。

昂贵实木家具的损坏，对于业主来说，是一种极其糟糕的体验：他不相信这么贵的家具会出这么多廉价家具都不会出现的问题；他们难免会陷入一种以价格论质量的思维圈子；还认为质量好必须代表不能开裂和变形。

｜揭秘｜

实木家具开裂、变形，谁才是罪魁祸首？

— 【 1】实木含水率问题 —

实木家具的含水率没有控制好，会出现开裂、变形等质量问题。家具在生产完毕之后，木材的含水率决定了家具的造型和材质会不会再发生改变。因此控制好实木家具的含水率变得相当重要，平衡后的含水率不会因为阳光照射、过冷、过热等环境因素发生开裂变形。

— 【 2】天气所致—

家具的含水率要求比实际空气平均含水率低一至二个百分点。由于地理位置的差异，我国的气候天气也不尽相同，因此对实木家具的含水率要求也不同。比如北京年平均含水率为11.4%，所以实木家具的含水率应控制在10.4%或者9.4%；南方空气平均含水率为14%，北方则要求达到12%至13%。所以，一些南方的实木家具运送到北方之后，会有开裂的情况产生。

— 【 3】使用不当 —

一些朋友不好好保养名贵的实木家具，将它放置在卧室靠窗的位置，让“宝贝”忍受阳台暴晒。或者用过于湿润的毛巾擦拭灰尘。随意挪动家具，导致家具框架受损。

— 【 4】运输受损 —

家具在运输途中，难免会有磕磕碰碰，外加气候的原因，实木家具运输更是难上加难。虽然实木家具比起其他材料的家具，会较为“坚挺”，但是不好好保养，也难于幸免。

｜注意｜

问题的解决之道

实木家具出现这些问题，那么如何解决问题？涂装？配件？结构？板材？复合？到底解决问题的关键核心在那里，我们也一直苦苦探索。这不是说百分百的去解决问题，但至少可控制。

— 【 1】面板 —

面板越长，越宽，越厚，预应力越大，越无法控制，这和均匀材质有着较大的不同。解决问题的方式并不太多，一般来说，厚面板（超过40毫米厚度）需要在背后做燕尾穿心工艺，超宽面板（宽度超过80厘米）需要在背后做交叉枨以防下图的瓦状翘曲。

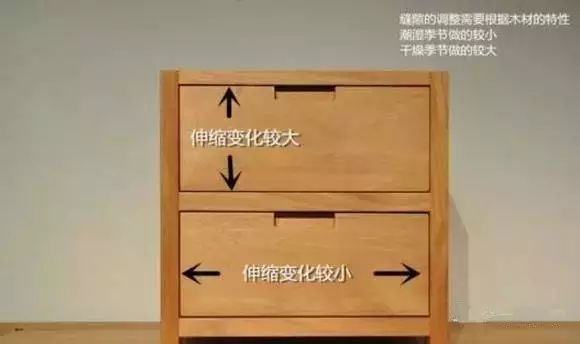

如果面板与下方木框相连，必须保留一定的（即与木纤维十字交叉的方向）活动余地，否则在木材收缩的时候会将木板撑开。超长面板为防止驼背翘曲，一般控制在180厘米以内，如果有条件，尽量中间拦腰，整体不影响效果，变形率会降低很多比如门面板。

— 【 2】框架 —

框架本身是家具的支柱，他可以让面板变得轻薄而整体耐用，因为他们是受力的主要结构。如果面板足够厚，是可以直接当做框架的，那就是所谓的实木板式家具。框架的问题，一般较少，有部分是脱榫，大都是装板时候所留的槽太浅，没给芯板留下膨胀的空余，会直接撑开框架的卯榫或者其他连接结构。

这个问题在我们家具当中出现过多次。另外一个问题是因为置放的问题，比如衣柜的自重非常大，地不平一定要找好平面，否则时间一长，自重会导致整体框架变形，虽然不会严重损坏（木材是有弹性的），但影响开门和抽屉抽拉。

— 【 3】门板 —

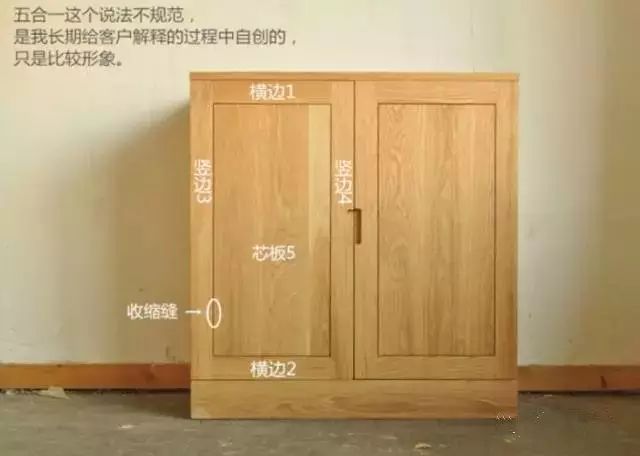

门板因为是竖着的，不像桌面那样会面临进水、杂物等问题，又因为没有受力控制，所以最好是五合一装板卯榫结构，通俗的说就是门（或大抽屉面板）是由五块木材组合而成的。这样能够保障分力，也就各种变形会降低最低。我喜欢简洁的五合一，这算低调嘛。单板门因为简约受宠，但是有结构问题，因为通常只有铰链与其他结构相连，所以本身较容易变形，需要背后加强枨以增加稳定度。
